可变形反射镜
Bertin ALPAO 可变形反射镜 （DM） 基于一种独特的技术，该技术由电磁致动器驱动的连续反射表面组成。这些反射镜实时动态调整其形状，以校正光学像差并提供高分辨率图像。
为了满足您的需求和技术要求，我们提供了大量的可变形反射镜，每个反射镜都可以具有不同的致动器数量、瞳孔直径、改进的稳定性和行程。我们的产品提供高动态运动和出色的光学质量，确保快速准确的波前校正。
每个 Alpao DM 都带有其标准连接、SDK 库和驱动电子设备。但是，为了解决电源容量限制和空间限制，您可以选择我们带有嵌入式电子设备的新型紧凑型 eDM
-
通道数多
-
调制量大
-
稳定度高
-
高刷新速率
-
表面平整优
-
镀膜质量高
ALPAO可变形镜主要型号参数
| 尺寸 | 质量 | 镜面最大形变量 | 速度 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 型号 | 通道数 | 孔径Mm | 间距Mm | 闭环平整度Nm, RMS | 倾斜μm, PV | 聚焦/散光μm, PV | 3x3形变μm, PV | 响应ms | 带宽Hz |
| DM69-08 | 69 | 5.6 | 0.8 | 7 | ±80 | ±40 | ±25 | 1.5 | 400 |
| DM69-15 | 10.5 | 1.5 | ±60 | ±40 | ±25 | 0.8 | 800 | ||
| DM69-25 | 17.5 | 2.5 | ±40 | ±30 | ±25 | 1.5 | 600 | ||
| DM69-50 | 35 | 5 | 25 | ±40 | ±30 | ±25 | 1.5 | 600 | |
| DM97-08 | 97 | 7.2 | 0.8 | 7 | ±80 | ±40 | ±25 | 1.5 | 400 |
| DM97-15 | 13.5 | 1.5 | ±60 | ±40 | ±25 | 0.8 | 800 | ||
| DM97-25 | 22.5 | 2.5 | ±40 | ±30 | ±25 | 1.5 | 600 | ||
| DM97-50 | 45 | 5 | 25 | ±40 | ±30 | ±25 | 1.5 | 600 | |
| DM192 | 192 | 21 | 1.5 | 7 | ±15 | ±10 | ±10 | 0.5 | 2000 |
| DM277 | 277 | 50 | 3.1 | 15 | ±10 | ±10 | ±10 | 1 | 1100 |
| DM308 | 308 | 27 | 1.5 | 7 | ±15 | ±10 | ±10 | 0.5 | 1800 |
| DM468 | 468 | 33 | 1.5 | ±12 | ±10 | ±10 | 0.5 | 1600 | |
| DM820 | 820 | 45 | 1.5 | ±12 | ±10 | ±10 | 0.5 | 1600 | |

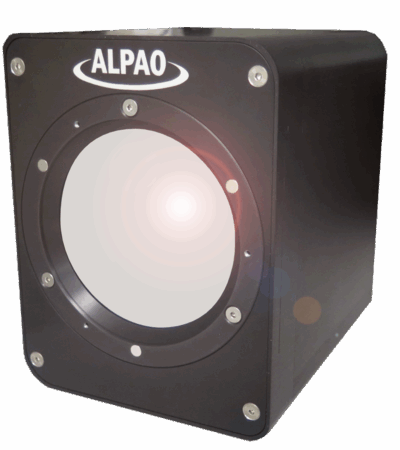

| DM3228 | 3228 | 93 | 1.5 | ±10 | ±8 | ±8 | 0.5 | 1200 | |
| Large Aperture Deformable Mirrors (DMX) | |||||||||
| DMX37 | 37 | 100 | 20.6 | 25 | ±30 | ±25 | ±25 | 2 | 400 |
| DMX61 | 61 | 130 | 20.6 | ±50 | ±40 | ±25 | 2 | 400 | |
| DMX85 | 85 | 170 | 20.6 | ±50 | ±40 | ±25 | 2 | 400 | |
| *备注：<2%磁滞；<3%非线性误差； | |||||||||
波前传感器

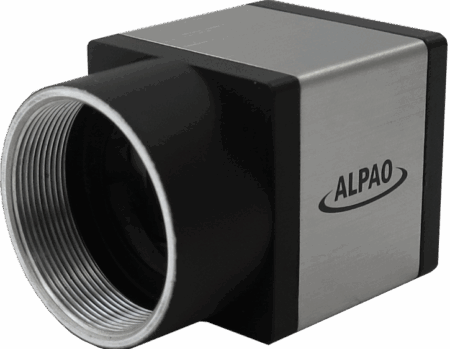

Bertin ALPAO Shack-Hartmann （SH） 波前传感器 （WFS） 是唯一专为自适应光学设计的 WFS 系列。
主要特点
它们具有出色的性能，可适应各种自适应光学系统。灵敏度、速度和光谱范围可根据您的需要进行选择。所有 ALPAO SHs 都与 ALPAO DMs 和 ALPAO 软件和实时计算机完美匹配。
针对 AO 进行了优化：适应推荐 DM 的油炸配置的亚瞳孔数量，延迟最小化
速度：频率高达 28.1kHz，延迟低至 10.7μs（SH-CMOS 快速)
高灵敏度：SNR=1 时的光子通量低至 3 个光子/帧/子孔径 （EMCCD）
波前传感器主要型号参数：
| 尺寸 | 速度 | 灵敏度 | 光学参数 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 型号 | 采样点 | 透镜间距 μm | 采样频率 Hz | 最快频率 Hz | 量子效率 | SNR=1 光子数/帧/子孔径 | 倾斜/离焦 μm, PV | 重复性 nm RMS | 光谱范围 nm |
| SH-CMOS | 50x50 | 96.6 | 119 | 449 | 67% | 100 | 65/15 | 2 | 400-800 |
| SH-CMOS fast | 64x64 | 112 | 1733 | 37123 | 50% | 1000 | 96/24 | 2 | 400-800 |
| SH-sCMOS | 64x64 | 114 | 514 | 2377 | 73% | 80 | 150/37 | 2 | 400-800 |
| SH-EMCCD | 16x16 | 192 | 1025 | 2392 | 95% | 3 | 13/3 | 2 | 400-800 |
| SH-EMCCD fast | 24x24 | 240 | 2067 | 2067 | 95% | 5 | 45/11 | 2 | 400-800 |
| SH-InGaAs fast | 64x64 | 120 | 697 | 9590 | 80% | 400 | 108/27 | 2 | 900-1700 |
| SH-sCMOS UV | 64x64 | 144 | 514 | 2377 | 80% | 80 | 150/37 | 2 | 200-800 |
波前传感器适配不同变形镜速度：
| WFS | 6x6 | 8x8 | 13x13 | 16x16 | 17x17 | 21x21 | 29x29 | 47x47 | 61x61 |
|---|---|---|---|---|---|---|---|---|---|
| DM69 | DM97 | DM192 | DM277 | DM308 | DM468 | DM820 | - | DM3228 | |
| SH-CMOS | 449 | 449 | 356 | 307 | 293 | 249 | 192 | 119 | n/a |
| SH-CMOS fast | 37123 | 28141 | 16616 | 13019 | 12329 | 9586 | 6025 | 2627 | 1877 |
| SH-sCMOS | 2377 | 2113 | 1653 | 1463 | 1408 | 1227 | 975 | 633 | 535 |
| SH-EMCCD | 2392 | 1888 | 1237 | 1025 | n/a | n/a | n/a | n/a | n/a |
| SH-EMCCD fast | 2067 | 2067 | 2067 | 2067 | 2067 | 2067 | n/a | n/a | n/a |
| SH-InGaAs fast | 9590 | 9590 | 4765 | 4765 | 3660 | 2910 | 1978 | 968 | 697 |
| SH-sCMOS UV | 2377 | 2113 | 1653 | 1463 | 1408 | 1227 | 975 | 633 | 535 |
自适应光学软件及控制
多种控制软件及方案，SDK，ACE，RTC
用于集成到您的软件中的工业 SDK
WaveFront 传感器 （WFS） 和回路软件开发套件 （SDK） 是专为自适应光学 （AO） 系统设计的易于使用的 SDK。
SDK特点：
- 直观的应用程序编程接口 （API），用于执行波前传感器测量
- 一个 AO 闭环控制，可集成到您的最终软件中，
坡度测量 / - Zernike 模态重建和分解。
- API 提供 C、C++、Python 和 MATLAB 版本。
Adaptive Optics 软件ACE
使用我们创新和灵活的软件 ALPAO Core Engine （ACE），控制 AO 回路从未如此简单！
ACE 是一种创新、灵活的自适应光学软件架构。ACE 允许您快速高效地开发自己的自适应光学仪器。借助 ACE 面向对象的模块化架构，您只需使用高效工作所需的模块。性能不会为了易用性而牺牲。借助 ACE，可以使用 ALPAO 的可变形镜子和波前传感器将自适应光学回路闭合至 1200Hz。
ACE 软件主要特点
- 易于使用：用户友好的界面
- 灵活性：面向对象的模块化架构
实时计算机RTC
对于最苛刻的应用，ALPAO 可以为您提供 ALPAO 实时计算机 （RTC）：一个基于 CPU linux 的 RTC，运行频率高达 5kHz，纯延迟低于 <150μs。
RTC主要特点
- 速度：高达 5kHz
- 低延迟和抖动：纯延迟低至 150μs
- 灵活性：修改在控制节点上运行的代码
- 可根据要求提供单输入多输出 （SIMO） 和多输入多输出 （MIMO） 选项
自适应光学系统

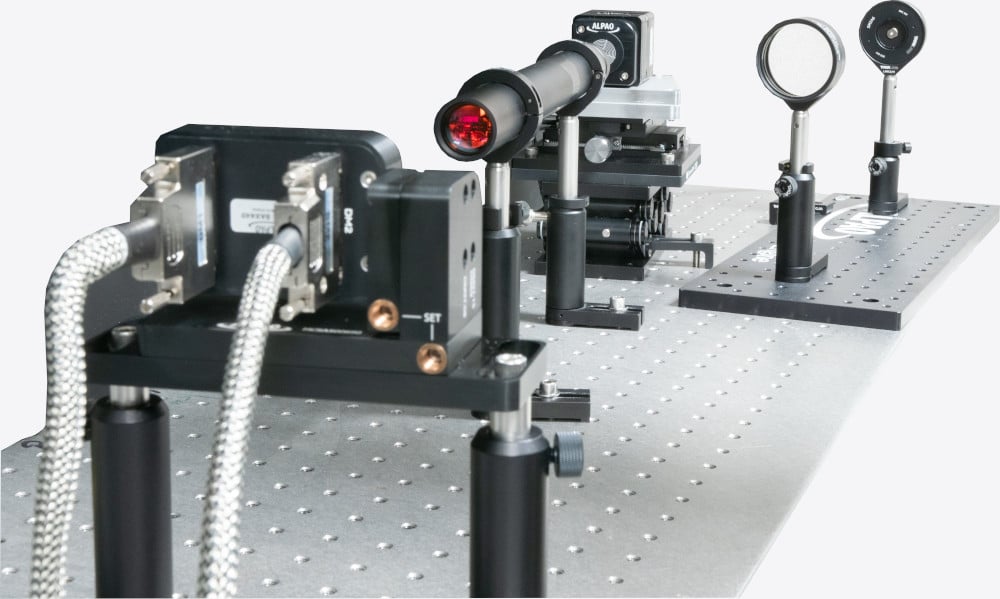

Bertin ALPAO 自适应光学系统是为您的应用和需求量身定制的系统。它们基于超过 12 年的 AO 系统经验，适用于许多应用。
我们所有的组件都经过一起测试，以提供最佳的系统性能。
任何选择的套件都可以调整并集成到一个完全定制的 AO 系统中。
ALPAO AO 套件是由 ALPAO 可变形镜 （DM）、ALPAO Shack-Hartman 波前传感器 （WFS） 和 ALPAO 软件 ACE 或 ALPAO 实时计算机 （RTC） 组成的自适应光学系统。所有设计都是为了完美地协同工作，根据您的应用，可以进行 100 多种套件配置。
DM less than 200 actuators
✅ DM more than 200 actuators
✅ WFS
ACE
✅ ALPAO RTC
✅ DM less than 200 actuators
✅ DM more than 200 actuators
✅ WFS
✅ ACE
✅ ALPAO RTC
✅ DM less than 200 actuators
DM more than 200 actuators
✅ WFS
✅ ACE
ALPAO RTC
✅ DM less than 200 actuators
✅ DM more than 200 actuators
✅ WFS
ACE
✅ ALPAO RTC
✅ DM less than 200 actuators
✅ DM more than 200 actuators
✅ WFS
ACE
✅ ALPAO RTC
✅ DM less than 200 actuators
✅ DM more than 200 actuators
✅ WFS
✅ ACE
ALPAO RTC
